Comment calculer le rendement d'une pompe ?
Le rendement d'une pompe est le rapport entre la puissance qu'elle transmet au fluide et celle qu'elle consomme : η = Putile / Pabsorbée, avec Putile = ρ g Q H. Mesuré à l'arbre, il donne le rendement de la pompe seule ; mesuré au compteur électrique, il donne le rendement global, moteur compris, produit des deux rendements. Il varie avec le débit et passe par un maximum, le point de meilleur rendement, autour duquel une pompe bien choisie doit fonctionner. Exemple : 36 m³/h (0,01 m³/s) d'eau élevés de 25 m demandent une puissance utile de 1 000 × 9,81 × 0,01 × 25 = 2 450 W ; si le moteur absorbe 3,8 kW au réseau, le rendement global vaut 2,45 / 3,8 = 0,65, soit 65 %.
Formules du rendement
- η (êta) : rendement, sans unité, entre 0 et 1 (ou en %)
- Putile : puissance transmise au fluide, en W ; Pabsorbée : puissance consommée à l'arbre ou au réseau, en W
- ρ : masse volumique, en kg/m³ ; g = 9,81 m/s² ; Q : débit, en m³/s ; H : hauteur manométrique, en m
- Les puissances utile, absorbée et restituée sont détaillées sur la page puissance absorbée et puissance utile
Rendements typiques
| Machine | Rendement |
|---|---|
| Circulateur de chauffage domestique (global) | 20 à 40 % |
| Petite pompe centrifuge, moins de 5 kW | 50 à 70 % |
| Pompe centrifuge moyenne ou grande | 75 à 90 % |
| Pompe volumétrique à piston | 80 à 90 % |
| Moteur électrique IE3 de 5 à 50 kW | 88 à 94 % |
| Ventilateur centrifuge | 60 à 85 % |
Explications détaillées et calcul dans Mecaflux
La puissance utile est la puissance appliquée au fluide pour remplir les conditions de débit du réseau .
Le rapport puissance utile / puissance absorbée donne le rendement de la pompe.
-
si la puissance absorbée est mesurée à l'arbre de la pompe, Le rapport de la puissance utile par la puissance absorbée donne le rendement du corps de pompe sans le moteur
-
si la puissance absorbée est mesurée en consommation d'énérgie de du moteur de pompe, le rapport de la puissance utile par la puissance absorbée donne le rendement de pompe, en incluant le rendement du moteur.

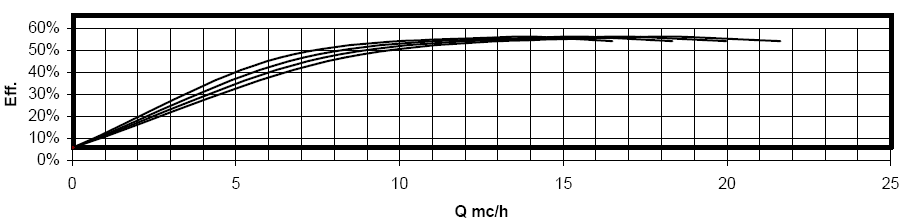

Exemple de courbe de rendement de pompe donné en %:
Ici le rendement maximum est 57% (pompe+moteur):
Efficacité de pompe (rendement) suivant le débit en m3/heure.
Une pompe correctement dimensionnée doit fonctionner à son débit de rendement optimum. Une étude de point de fonctionnement de la pompe est donc impérative pour obtenir de bon rendement énergetiques. Pour en savoir plus sur le rendement optimum voir: point de fonctionnement des pompes
Dans Mecaflux standard
si vous entrez le rendement de votre turbine ou pompe, vous aurez soit la puissance restituée soit la puissance absorbée.
Questions fréquentes
Quelle différence entre rendement de la pompe et rendement global ?
Le rendement de la pompe compare la puissance utile à la puissance reçue sur l'arbre. Le rendement global part de la puissance électrique consommée : il inclut aussi les pertes du moteur, et vaut le produit des deux rendements, par exemple 0,73 × 0,88 = 0,64.
Pourquoi faire fonctionner une pompe à son meilleur rendement ?
C'est le débit où elle consomme le moins pour le service rendu, et où elle s'use le moins : loin de ce point, les recirculations augmentent le bruit, les vibrations et le risque de cavitation. Le point de fonctionnement sert à vérifier qu'on en est proche.
Quel gain apporte un meilleur rendement ?
Pour 2,45 kW utiles pendant 8 000 heures par an, passer d'un rendement de 50 % à 75 % fait passer la consommation de 4,9 kW à 3,3 kW, soit 13 000 kWh économisés chaque année.
Comment calculer le rendement et la puissance de ma pompe ?
Dans Mecaflux Standard, vous entrez le rendement de votre pompe ou de votre turbine et le logiciel donne la puissance absorbée ou restituée, avec le point de fonctionnement sur la courbe du réseau. Pour un cas précis, Mecaflux propose aussi l'étude de votre projet ou une formation sur le logiciel.
