Comment saisir la courbe d'une pompe pour trouver son point de fonctionnement ?
La courbe d'une pompe donne sa hauteur manométrique H en fonction du débit Q ; elle figure dans la documentation du fabricant. En relevant six points de cette courbe, on l'ajuste par un polynôme H = a + b Q + c Q², que l'on croise avec la courbe du réseau pour obtenir le point de fonctionnement. Deux pompes identiques en parallèle additionnent leurs débits à hauteur égale ; en série, elles additionnent leurs hauteurs à débit égal. Exemple : une pompe H = 20 − 0,02 Q² (Q en m³/h) sur un réseau H = 8 + 0,01 Q² fonctionne à 20 m³/h sous 12 m ; deux pompes en parallèle donnent 28,3 m³/h sous 16 m, deux en série 25,3 m³/h sous 14,4 m.
Courbes de pompes et couplages
- Hpompe : hauteur manométrique, en m ; Q : débit, en m³/h ou m³/s
- a, b, c : coefficients ajustés sur les points de la courbe du fabricant
- H₁ : courbe d'une seule pompe ; le couplage de deux pompes identiques déplace la courbe en débit (parallèle) ou en hauteur (série)
- Le point de fonctionnement est l'intersection avec la courbe du réseau
Exemple : une pompe, deux en parallèle, deux en série
| Montage | Débit (m³/h) | Hauteur (m) |
|---|---|---|
| Une pompe | 20,0 | 12,0 |
| Deux pompes en parallèle | 28,3 | 16,0 |
| Deux pompes en série | 25,3 | 14,4 |
Explications détaillées et calcul dans Mecaflux
editeur de pompes de mecaflux Standard:
L'éditeur de pompe se trouve dans l'outil analyse graphique de réseau car c'est là que vous vous en servirez le plus souvent.
Il est possible de créer une liste de pompes disponibles pour la recherche de points de fonctionnement de pompe pour vos réseaux.
Pour accéder a l'éditeur ouvrez l'outil analyse graphique (menu outils/flux internes/analyse graphique)
cochez la case éditeur pompes en bas à gauche...

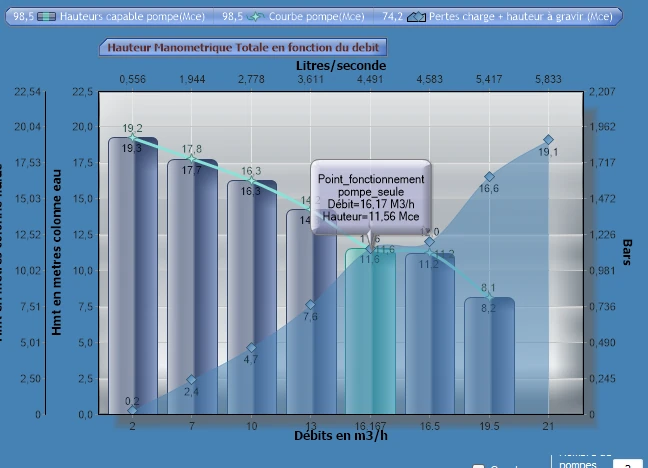

et l'éditeur de pompe s'ouvre en grand. Vous pouvez entrer le caractéristique de votre pompe ou en sélectionner une dans votre liste de pompes. Le point de fonctionnement de votre pompe et de son tronçon de réseau sera calculé si vous cliquez sur choisir un réseau et lancez la recherche ensuite.

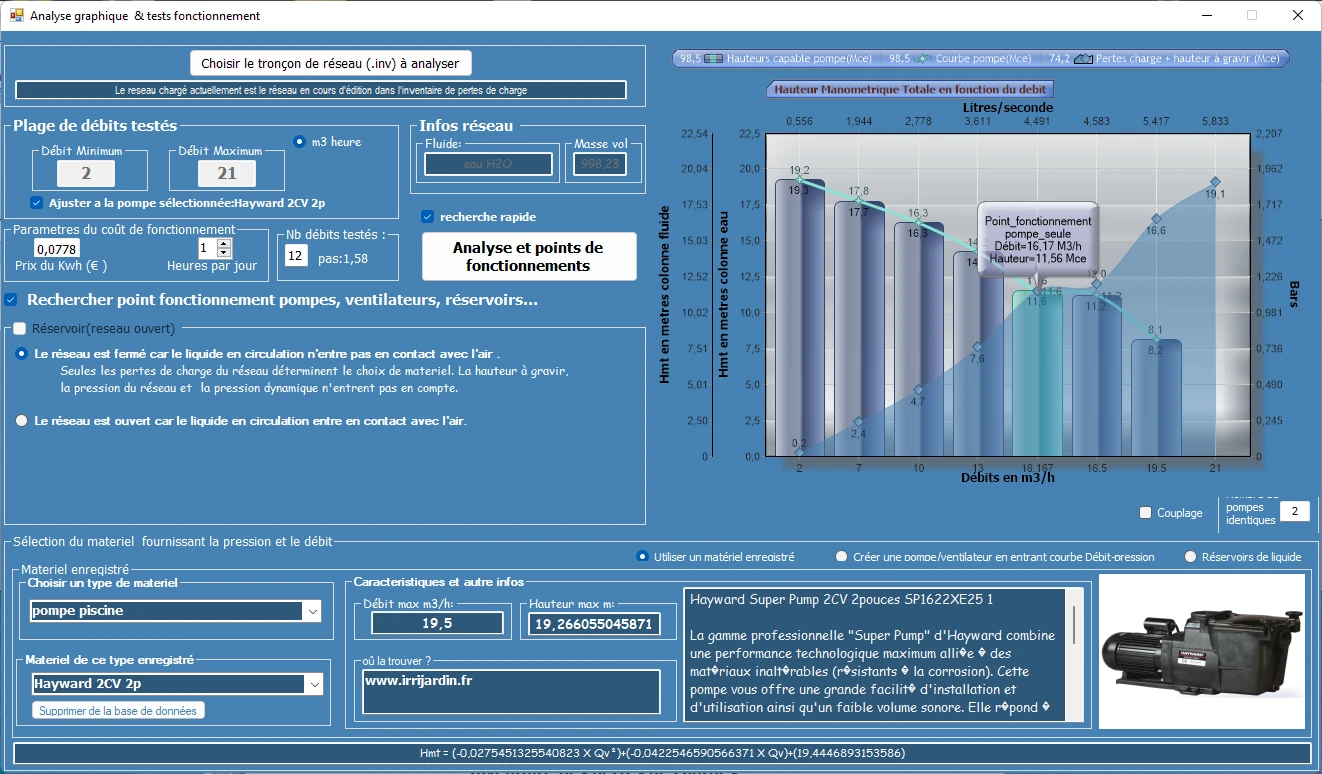

ici on voit un circulateur domestique pré enregistré, mais au début vous devrez entrer les pompes sous forme de courbes de 6 points de hauteur de charge en fonction du débit.
Ces données fabricants sont généralement disponibles sur le net ou dans le manuel livré avec la pompe.. Pour créer une nouvelle pompe disponible dans l'éditeur sélectionnez "matériel décrit par courbe":

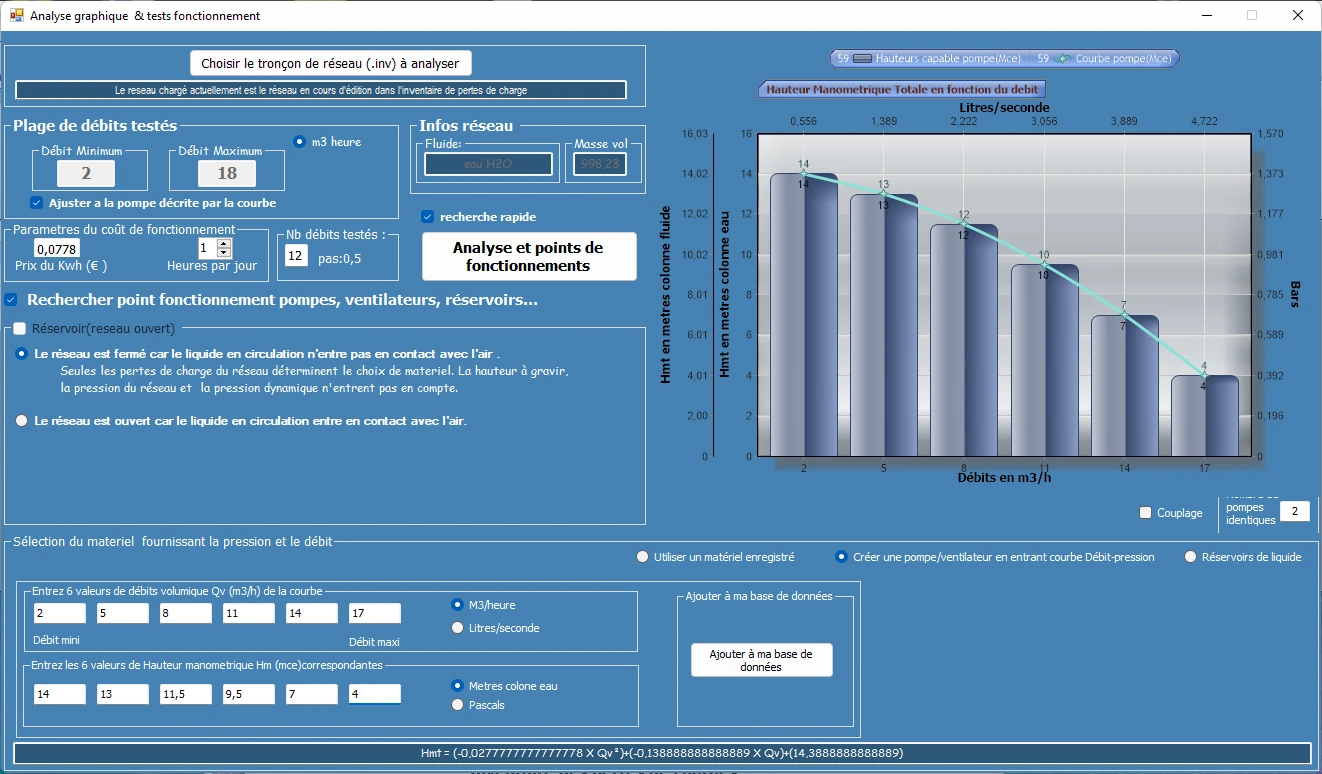

et pour faciliter la saisie des points passez en format de saisie en cochant "format de saisie" vous voilà près à créer votre pompe .

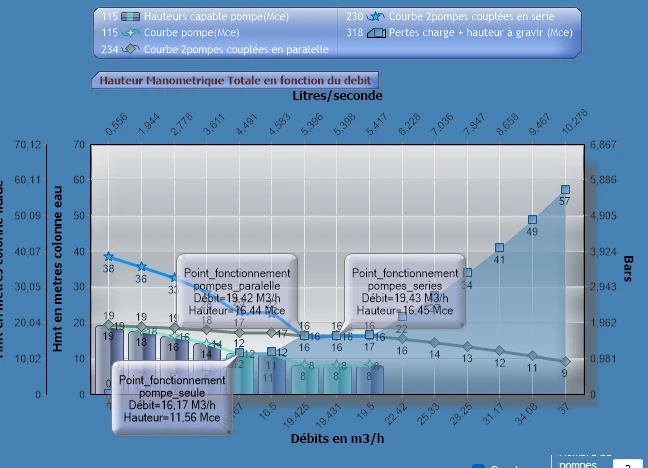

En insérant 6 points de votre "courbe constructeur", MECAFLUX calcul l'équation de votre courbe de pompe et les équations des courbes de couplages.
vous n'avez plus qu'à enregistrer cette pompe dans votre base de données en cliquant sur enregistrer.
vous pourrez entrer un nom l'adresse du fabricant un de son site web ,les caractéristiques techniques(un simple copié collé du descriptif sur le site du fabricant dans la fenêtre de texte), le prix, ou les délais pour mémoire et la photo de la pompe, récupérée elle aussi sur le site du distributeur.
Pour une intégration complète de catalogue de fabricant de pompe, merci de contacter mecaflux :__contact@mecaflux.com___
Questions fréquentes
Combien de points relever sur la courbe du fabricant ?
Six points répartis du débit nul au débit maximal suffisent à ajuster une courbe de pompe centrifuge avec précision. Prenez-les sur la courbe correspondant au diamètre de roue et à la vitesse de votre pompe.
Parallèle ou série : que choisir ?
Le parallèle sert surtout à augmenter le débit sur un réseau peu résistant, le série à vaincre une hauteur élevée. Sur un réseau aux pertes importantes, deux pompes en parallèle n'apportent qu'une partie du débit espéré, comme le montre l'exemple : 28,3 m³/h au lieu de 40.
Où trouver les données d'une pompe ?
Dans la fiche technique ou le catalogue du fabricant, sous forme de courbe hauteur-débit, souvent accompagnée des courbes de rendement, de puissance et de NPSH requis.
Comment enregistrer mes pompes et calculer leur point de fonctionnement ?
L'éditeur de pompes de Mecaflux Standard, dans l'outil d'analyse graphique, calcule l'équation de la courbe à partir de six points, les courbes de couplage, et enregistre la pompe dans votre base avec ses caractéristiques. Pour un cas précis, Mecaflux propose aussi l'étude de votre projet ou une formation sur le logiciel.
