Qu'est-ce que la charge hydrostatique ?

La charge hydrostatique est la pression exercée à la base d'une colonne de fluide immobile par son propre poids. Elle vaut la masse volumique du fluide multipliée par l'accélération de la pesanteur et par la hauteur verticale de la colonne : P = ρ g h. Un mètre d'eau produit 9 810 pascals, soit environ 0,1 bar, et 10,2 m d'eau correspondent à 1 bar. Dans un circuit de pompage, la charge hydrostatique est la hauteur géométrique que la pompe doit vaincre, indépendamment du débit et des pertes de charge.

Formule de la pression hydrostatique

P = ρ × g × h     h = Pρ g

Pression absolue à une profondeur h sous une surface libre à la pression atmosphérique :

Pabs = Patm + ρ × g × h
  • P : pression hydrostatique (relative), en pascals (Pa)
  • ρ : masse volumique du fluide, en kg/m³ (eau : 1 000 ; mercure : 13 546)
  • g : accélération de la pesanteur, 9,81 m/s²
  • h : hauteur verticale de fluide au-dessus du point, en mètres ; seule la hauteur compte, pas la forme ni le volume du récipient
  • Patm : pression atmosphérique, 101 325 Pa au niveau de la mer
  • ρ g z : c'est le terme de pesanteur du théorème de Bernoulli

Hauteur de colonne et pression

Pression relative produite par une colonne de fluide (g = 9,81 m/s²)
Colonne de fluidePressionRemarque
1 m d'eau9 810 Pa = 98,1 mbarUnité « mètre de colonne d'eau » (mCE)
10 m d'eau98 100 Pa = 0,981 barPression au fond d'une piscine de plongée de 10 m
10,2 m d'eau100 000 Pa = 1 bar
10,33 m d'eau101 325 PaColonne équilibrée par la pression atmosphérique normale : hauteur d'aspiration théorique maximale
100 m d'eau9,81 barPression d'un barrage de 100 m de hauteur d'eau
1 m de mercure132 900 Pa = 1,33 bar760 mm Hg = 101 325 Pa
1 m d'huile (ρ = 850)8 340 PaLa pression est proportionnelle à la masse volumique

Explications détaillées et calcul dans Mecaflux

Definition de la charge hydrostatique:

l'hydrostatique, est l'étude des fluides immobiles. La hauteur d'une colonne de fluide immobile, génère une pression hydrostatique à sa base, dependant de la masse volumique et de la hauteur verticale de la colonne d'eau: La charge hydrostatique est donc une pression, elle s'exprime en pascal,

Hauteur de fluide(en mètres) x masse volumique du fluide(Kg/m3) x gravité(9.81) = charge hydrostatique (en pascals)

La charge hydrostatique peut etre exprimée en hauteur de charge hydrostatique:

en considerant 1bar (100 000 pascals) =9.81 metres de colone d'eau.

Formule de l'energie de pression hydrostatique:

ρ.g.Z est l'energie de pression de pesanteur ou énergie potentielle.(pascals) que l'on retrouve dans le théoreme de Bernoulli

ρ=masse volumique du fluide(Kg/m3)

g=gravité(9.81)

Z=Hauteur de fluide(en mètres)

Exemple de calcul de charge hydrostatique:

1mètre d'eau de masse volumique 1000Kg/m3 => 9.81*1000*1=9810 pascals (Newtons/m²)

Cette pression est nommée charge hydrostatique lorsqu'il faut pomper et soulever cette colonne d'eau .

Lorsque l'on aspire un liquide dans un conduit on crée une dépression, si cette baisse de pression fait descendre la pression du liquide au-dessous de sa pression de vapeur saturante, le liquide se met en ébullition. (Production de vapeur) On appelle ce phénomène la cavitation. Cette dépression vaporisant l'eau est atteinte lorsque l'on veut aspirer une colonne d' eau avoisinant les 10 mètres, l'eau se vaporise et libère du gaz qui comble la dépression, il est ainsi impossible de pomper a plus de 8-10 mètres de profond en aspirant. voir Cavitation

Les pertes de charges sont souvent exprimée en mètres de colonne de fluide:

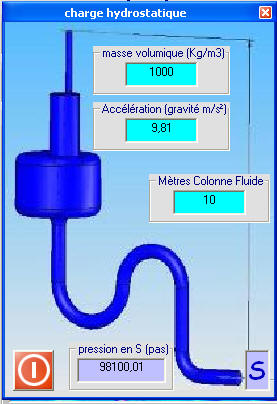

interface de charge hydrostatique dans mecaflux

interface charge hydrostatique dans le logiciel MECAFLUX

Questions fréquentes

Pourquoi ne peut-on pas aspirer de l'eau à plus de 10 mètres ?

Parce qu'une pompe en aspiration ne fait que créer une dépression : c'est la pression atmosphérique qui pousse l'eau vers le haut, et elle ne peut soutenir qu'une colonne de 10,33 m. En pratique, les pertes de charge de la conduite d'aspiration, la pression de vapeur de l'eau et le NPSH requis de la pompe limitent la hauteur d'aspiration à 6 ou 8 m, au-delà la pompe cavite.

La charge hydrostatique dépend-elle de la forme du réservoir ?

Non. Seule la hauteur verticale de fluide au-dessus du point compte, ni la forme du récipient ni le volume d'eau : c'est le paradoxe hydrostatique. Un tube de 10 m de haut et 1 cm de diamètre exerce la même pression à sa base qu'un réservoir de 10 m de profondeur.

Quelle est la différence entre charge hydrostatique et hauteur manométrique ?

La charge hydrostatique (ou hauteur géométrique) est la différence de niveau entre l'aspiration et le refoulement ; elle ne dépend pas du débit. La hauteur manométrique totale d'une pompe y ajoute les pertes de charge du réseau, qui croissent avec le carré du débit, et l'éventuelle différence de pression entre les réservoirs.

Comment intégrer la charge hydrostatique dans le calcul de ma pompe ?

L'outil colonne de fluide de Mecaflux Standard convertit hauteur et pression pour votre fluide, et l'onglet pompes et turbines additionne la charge hydrostatique (différence de niveau et pressions des réservoirs) aux pertes de charge pour tracer la courbe du réseau et trouver le point de fonctionnement de votre pompe. Pour un relevage, un transfert entre cuves ou une alimentation sous pression à dimensionner, Mecaflux réalise l'étude de votre projet, ou vous propose une formation sur le logiciel appliquée à votre propre installation.
