Les profils testés en soufflerie sont enregistrés dans des bases de données sous forme de tables de coordonnées permettant de redessiner le profil avec un logiciel ou un tableur éditeur.(exemple de fichier de coordonnées de profil)

 Les résultats des essais sont enregistrés sous forme de polaires exploitables pour le calcul de portance et de traînée suivant l'angle d'incidence et le nombre de Reynolds.

vous trouverez ici des exemples de liens vers des  données sous forme de tables que vous pourrez insérer dans l'éditeur de profils de MECAFLUX pour calculer leur portance et leur traînée.Vous pourrez ainsi mémoriser vos profils et créer votre propre base de données.

Vous créez un profil dans l'éditeur de profil.......



et vous l' utilisez ensuite dans l' interface de calculs de portance



• créer un fichier 3d de votre aile



• Créer un profil d'apres un fichier de coordonnées:

1.  Télécharger la Liste de coordonnées de profil  fichier ZIP :(attention certaines tables ne commencent et finissent pas par 1, dans ce cas, il sera nécessaire de rajouter une ligne et fin ou début de table avec : 1 en x et 0 en y)
2. La table doit comprendre 2 colonnes uniquement
3. La première colonne représentant les coordonnées en X du point doit commencer par 1 et finir par 1,
4. les valeurs intermédiaires sont obligatoirement comprise entre 0 et 1.

   Exemple de format de table de coordonnées:


   1	0.000017
   0.987025	0.000057
   ...(x<1)	...(y<1)...
   ......	.....
   0.000158	0.001262
   0	0
   0.000035	-0.002456
   ......	.......
   0.987377	-0.001015
   1	-0.000017

• Sélectionnez votre profil et ouvrez son fichier de coordonnées
• Copiez la table de coordonnées en évitant le nom du début de table. la première colonne de votre liste doit commencer par 1 et terminer par 1

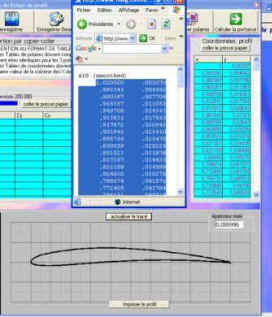

• Collez la table de coordonnées dans l'éditeur de profils de MECAFLUX en cliquant sur "coller presse papier" en haut de la table coordonnées.
• Cliquez sur "actualiser le tracé" et votre profil doit apparaître.

Utilisez XFOIL pour calculer les polaires dont vous n' avez pas les valeurs. Attention, Xfoil ne calcul que les profils ressemblants à des ailes, les  profils fins et les profils épais ne sont pas

Créer un profil de plaque courbe(profils fins) utilisable dans MECAFLUX:

Cette Soufflerie des frères Wright virtuelle(récupéré sur le site de la NASA) vous permet de collecter les coefficients portances suivant la plaque courbe choisie et le rapport (coef. Traînée/coef. Portance). Vous devrez régler votre angle d'incidence et lancer le test pour la portance, et recommencer ensuite pour le rapport traînée portance. Ceci pour chaque angle d'incidence. C'est un peu fastidieux diront certains, mais l' homme n'a pas appris à voler sans efforts... Pour utiliser cette soufflerie vous devrez installer Java (gratuit) si ce n'est pas déjà fait.


1.  Collectez vos données dans un tableur comportant trois colonnes:

La troisième colonne est calculée d'apres le rapport (coef. Traînée/coef. Portance) soit:

coef. Traînée=(coef. Traînée/coef. Portance) X  coef. Portance (pour les doués en math..)

• Ouvrez l'éditeur de profil dans MECAFLUX,
• Utilisez l'éditeur NACA avec une épaisseur 0 et un cambre correspondant au profil de vos essais de soufflerie pour dessiner le profil de votre plaque
• Entrez les données de votre expérimentation virtuelle dans la première grille de polaire de l'éditeur le résultats
• Copier la première grille de polaire dans les deux autres pour forcer MECAFLUX à utiliser dans tous les cas votre polaire.
• Enregistrez votre nouveau profil(Ben oui ça serait dommage de perdre tout ce travail..)



Si vous désirez partager le résultats de votre travail et vous aussi entrer dans l' histoire de l'aérohydrodynamique,

 envoyez vos fichiers .pol à: "____contact@mecaflux.com____" il seront mis ici au téléchargement pour la postérité avec le nom de votre choix(lycée, université.)


1. Liste de Polaires de profils
   • Sélectionnez votre profil et ouvrez les fichiers de polaires au nombres de Reynolds correspondants(100 000 ,200 000 , 350 000)

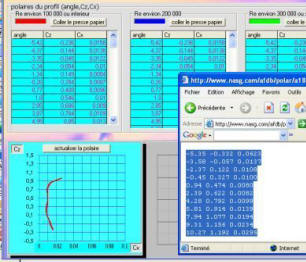

   • Copiez la table de polaires
   • Collez la table de coordonnées dans l'éditeur de profils de MECAFLUX en cliquant sur "coller presse papier" en haut de la table de polaires correspondant au nombre de Reynolds
   • Cliquez sur "actualiser la polaire " lorsque vos 3 polaires sont entrées.
   • Si vos polaires ne possèdent pas les mêmes angles d'incidences cliquez sur formater les polaires avant de passer au calculs de portances.

liens sur les profils:

données de polaires

  Soufflerie des frères Wright

   Quels profils sont utilisés pour quels avions?

un autre lien ou vous pouvez télécharger des coordonnées de profils: http://www.modelisme.boonga.com/aéromodélisme/profils/s,s1016.dat,12,-1.html

éditeur de profils intégré  à  MECAFLUX standard

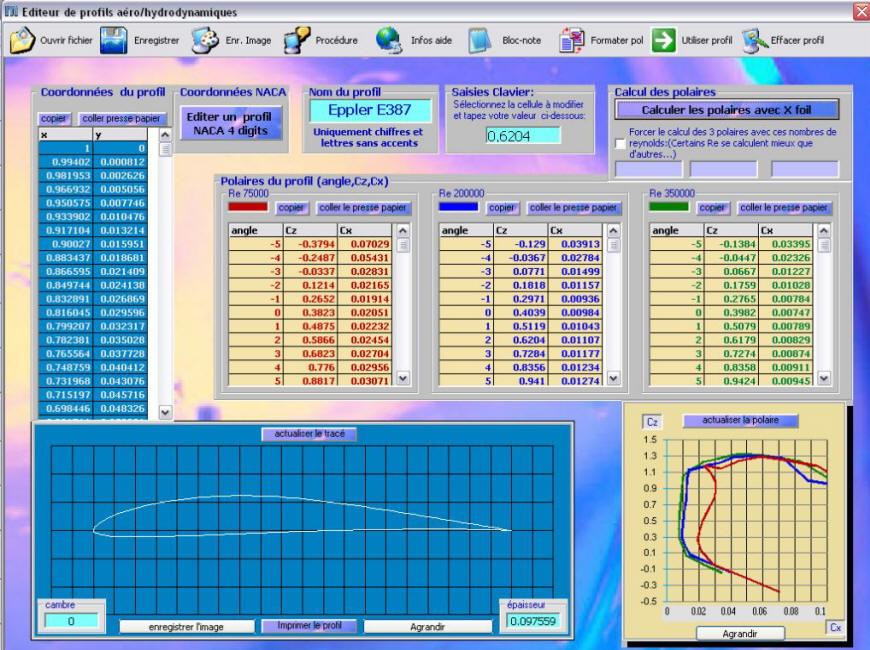

Un échantillon de fichiers de profils est déjà intégré à l'éditeur, vous n' aurez qu 'à choisir votre profil

En rentrant les tables de coordonnées vous pourrez créer votre image de profil aérodynamique et l' enregistrer au format bitmap(.bmp) . Un simple éditeur de dessin vous permettra ainsi de re dimensionner votre profil à l' échelle voulue.

• Sélectionnez votre profil et ouvrez son fichier de coordonnées
• Copiez la table de coordonnées en évitant le nom du début de table. la première colonne de votre liste doit commencer par 1 et terminer par 1
• Collez la table de coordonnées dans l'éditeur de profils de Mecaflux en cliquant sur "coller presse papier" en haut de la table coordonnées.
• Cliquez sur "actualiser le tracé" et votre profil doit apparaître.

• La table doit comprendre 2 colonnes uniquement
• La première colonne représentant les coordonnées en X du point doit commencer par 1 et finir par 1,
• les valeurs intermédiaires sont obligatoirement comprise entre 0 et 1.

  Exemple de format de table de coordonnées:


  1	0.000017
  0.987025	0.000057
  ...(x<1)	...(y<1)...
  ......	.....
  0.000158	0.001262
  0	0
  0.000035	-0.002456
  ......	.......
  0.987377	-0.001015
  1	-0.000017

vous pourrez insérer les polaires collectées sur Internet,dans de vos documentations ou lors de vos expérimentations. Pour les polaires de plaques courbes, Voici une application en java récupérée sur le site de la NASA qui illustre leurs expérimentations. Les données de polaires sur les plaques courbes aux différents ratio longueur largeur ou rayon courbures restent très utiles. Vous pouvez recréer votre fichier de polaires et entrer les données dans l'éditeur de profil pour créer votre profil utilisable dans mecaflux.

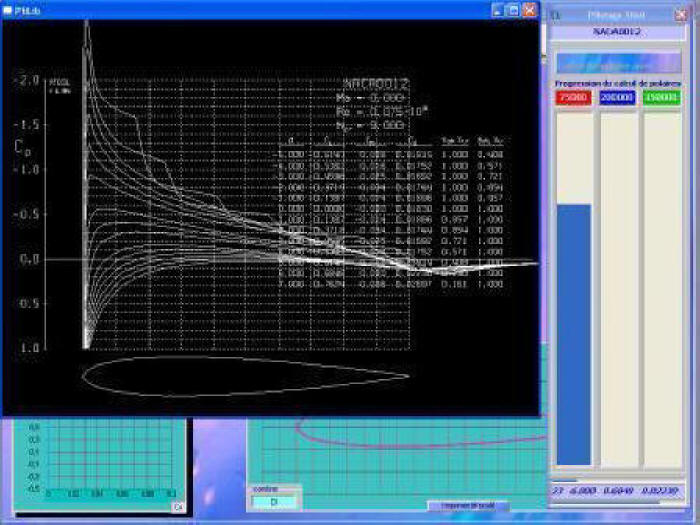

Mecaflux intègre XFoil pour calculer les polaires des profils que vous entrez dans l'éditeur,lorsque par exemple vous ne trouvez pas les polaires pour un profil de votre choix:

Attention, Xfoil ne calcul que les profils ressemblants à des ailes,

 Les  profils fins et les profils épais ne sont pas calculables avec XFoil

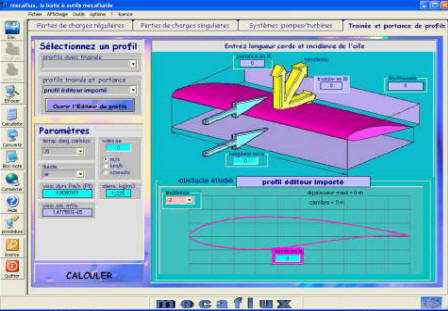

Cliquez sur calculer portance et votre profil sera intégré à l' interface de calcul de portance
