Accidental loss of loads in a network of fluidAccidental loss of loads in a network of fluid

Pertes de charges accidentelles (perte de charges singulieres) dans un reseau de fluide hydraulique ou aeraulique.

Les pertes de charges singulières sont aussi appelées pertes de charges accidentelles.

Ce sont les pertes de charges dues aux singularités ou accidents rencontrés sur le trajet du fluide.

Des coefficient de pertes de charges "singulières" sont donnés pour ces accidents lorsque ce sont des organes communs comme des robinets ou vannes .

une vanne boiseau provoque des pertes de charges singulieres

En général ces données sont fournies par les constructeurs d' accessoires hydrauliques.

Certaines formules permettent de calculer ces coefficient, comme la formule de Weisbach pour les coudes.

Les accidents ou singularités dans un réseau hydraulique ou aéraulique, disponibles pour le calcul de pertes de charge, dans MECAFLUX, sont  paramétrables suivant leur caractéristiques.(exemple angle de fermeture de la vanne),

 le calcul de leur coefficient de pertes de charge se fait automatiquement d'apres les paramètres que vous entrez.

Le coefficient de perte de charges de l' accidentdu réseau aéraulique ou hydraulique vous est donné dans la fiche de résultats.

l' interface de sélection et de paramétrage de perte de charge singulières dans MECAFLUX

ici une vanne opercule

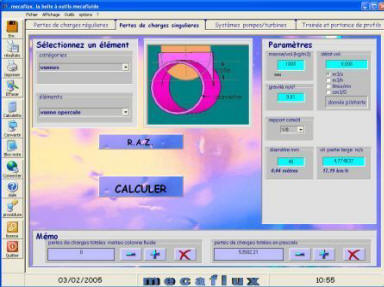

parametrage et séléction d'un organe dans l'onglet pertes de charges singulieres

Voir aussi calcul des pertes de charges singulieres avec mecaflux Pro 3D
