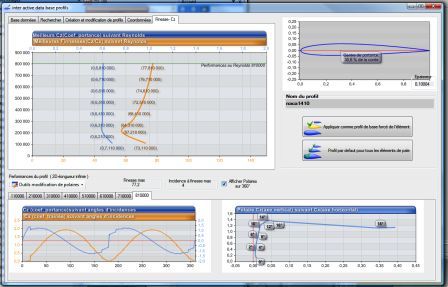

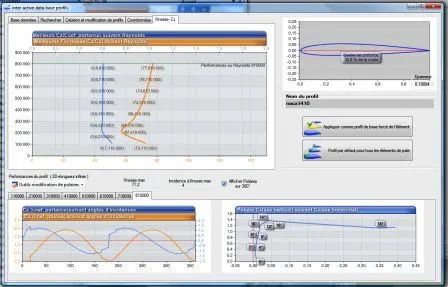

Base données profils interactive Heliciel

base données profils aerodynamique hydrodynamique

ProfilsEditeur de  profilsPolairesVoiles et ailesDérives bateaux

les bases de données profils naca airfoil en aerodynamique hydrodynamique

Les résultats des essais en souffleries sont accessibles dans des bases de données. Une des plus célèbres est la NACA. Des centaines de profils on été testés en soufflerie . Dans ces bases de données vous trouverez toutes les informations nécessaires pour connaître les caractéristiques d'un profil donné.
vous trouverez sur les liens ci-dessous, les données sous forme de tables que vous pourrez insérrer dans l'éditeur de profils de Mecaflux pour calculer leur portance et leur trainée:
Données profils et polaires:



Des fichiers de coordonnées (exemple de fichier de coordonnée de profil) permettent de tracer très précisément les profils. Les courbes appelées polaires vous donnent les cœfficient de portance et de traînée en fonction de l'incidence du profil et du nombre de Reynolds.



exemple de polaire que l'on trouve dans les bases de données profils

polaire d'un profil(cliquer pour plus de détails sur les polaires)

Le centre de portance est parfois mentionné avec des remarques sur le profil. Un échantillon de profils est déjà intégré à MECAFLUX vous n'aurez qu'à choisir votre profil

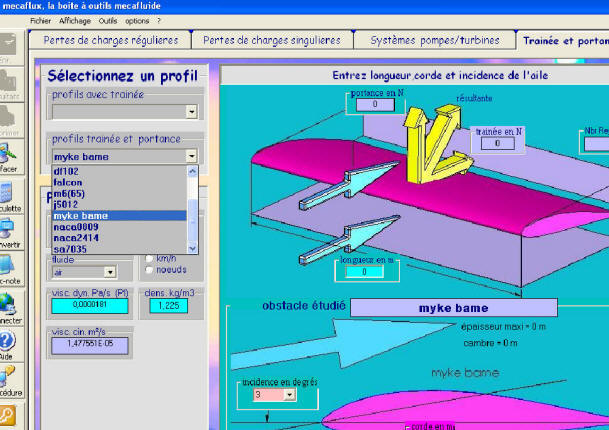

détail interface calcul portance trainée(cliquer pour voir le diaporama)

et paramétrer la vitesse, le fluide, l'incidence la longueur et la corde de votre aile ou dérive pour obtenir la portance et la traînée produite.

calcul portance et trainée aerodynamique ou hydrodynamique d'un profil d'aile avec mecaflux



exemple de fichier de coordonnée de profil:
NACA6409 9%
     1.000000     .000000
      .993585     .002004
      .981278     .005783
      .966432     .010239
      .950368     .014942
      .933870     .019641
      .917200     .024255
      .900447     .028759
      .883661     .033141
      .866851     .037394
      .849997     .041522
      .833093     .045532
      .816158     .049422
      .799209     .053184
      .782242     .056819
      .765245     .060328
      .748217     .063713
      .731162     .066973
      .714090     .070105
      .697001     .073110
      .679895     .075985
      .662772     .078730
      .645633     .081344
      .628479     .083826
      .611310     .086176
      .594126     .088392
      .576928     .090473
      .559721     .092418
      .542517     .094223
      .525329     .095885
      .508150     .097399
      .490955     .098766
      .473716     .099986
      .456442     .101065
      .439189     .102003
      .422039     .102782
      .405042     .103371
      .388204     .103741
      .371500     .103874
      .354894     .103754
      .338352     .103364
      .321839     .102694
      .305338     .101743
      .288851     .100512
      .272405     .099003
      .256024     .097211
      .239724     .095132
      .223510     .092761
      .207387     .090092
      .191360     .087120
      .175439     .083838
      .159648     .080243
      .144030     .076337
      .128620     .072114
      .113431     .067561
      .098484     .062666
      .083923     .057459
      .069982     .052005
      .056816     .046340
      .044605     .040532
      .034040     .034967
      .025573     .030005
      .018957     .025640
      .013754     .021772
      .009731     .018394
      .006657     .015493
      .004313     .012962
      .002564     .010644
      .001285     .008437
      .000392     .006284
     -.000146     .004200
     -.000318     .002220
     -.000095     .000353
      .000580    -.001407
      .001717    -.003087
      .003326    -.004701
      .005420    -.006219
      .008027    -.007569
      .011261    -.008716
      .015253    -.009683
      .020170    -.010557
      .026350    -.011298
      .034242    -.011817
      .044344    -.011988
      .056824    -.011717
      .071278    -.010993
      .087001    -.009859
      .103580    -.008402
      .120709    -.006726
      .138160    -.004909
      .155813    -.003012
      .173587    -.001079
      .191361     .000845
      .209041     .002724
      .226611     .004535
      .244100     .006261
      .261538     .007891
      .278947     .009416
      .296333     .010828
      .313681     .012120
      .330975     .013282
      .348225     .014301
      .365466     .015172
      .382749     .015907
      .400130     .016518
      .417672     .017025
      .435393     .017459
      .453240     .017854
      .471100     .018222
      .488889     .018551
      .506604     .018825
      .524293     .019040
      .541995     .019196
      .559712     .019295
      .577425     .019335
      .595118     .019314
      .612792     .019228
      .630460     .019076
      .648126     .018856
      .665789     .018569
      .683444     .018214
      .701091     .017789
      .718734     .017292
      .736379     .016725
      .754022     .016088
      .771659     .015381
      .789288     .014603
      .806916     .013753
      .824549     .012833
      .842185     .011843
      .859814     .010785
      .877434     .009658
      .895051     .008463
      .912673     .007201
      .930266     .005878
      .947672     .004506
      .964644     .003097
      .980384     .001750
      .993298     .000606
     1.000000     .000000
